Мониторный контроллер SOUND CHECK имеет 4 секции:

      секцию выбора входов;
      секцию переключения режимов;
      секцию выбора выходов;
      секцию регулировки уровня.

      секция выбора входов включает в себя 4 кнопки выбора одного из 4 входов для прослушивания.

      секция переключения режимов имеет 6 кнопок выбора режимов прослушивания:
       кнопка L включает на прослушивание только левый канал;
       кнопка R включает на прослушивание только правый канал;
       кнопка LR меняет местами левый и правый каналы при прослушивании;
       кнопка -Ф переворачивает фазу одного из каналов;
       кнопка MONO включает монофонический режим прослушивания;
       кнопка  отключает все предыдущие и включает обычный стереорежим.

      секция выбора выходов включает в себя 4 кнопки для подачи выходного сигнала на один из 4 выходов для прослушивания.

      секция регулировки уровня включает в себя:
       кнопку MUTE для полного отключения звука;
       кнопку DIM включения диммера для уменьшения громкости звучания;
       одноименный регулятор DIM, регулирующий величину снижения громкости этой кнопкой;
       регулятор VOLUME, управляющий громкостью звука;
       кнопкау SET включающую заранее предустановленный фиксированный уровень прослушивания.

     Справа от кнопки SET расположено гнездо для подключения наушников контроля.

     Вся коммутация прибора находится на задней панели, где расположены гнезд типа JACK (TRS) в количестве 20 шт.
     Из них 10 (!) гнёзд - входных, 8 - выходных, и 2 - вспомогательных.

       На входах - не 8, а 10 гнёзд, т.к. гнезда входа 1 продублированы параллельно им установленными двумя гнездами DIR1.
     Это позволяет избежать необходимости использования Y-кабелей для подключения к контролю выхода Вашего пульта.

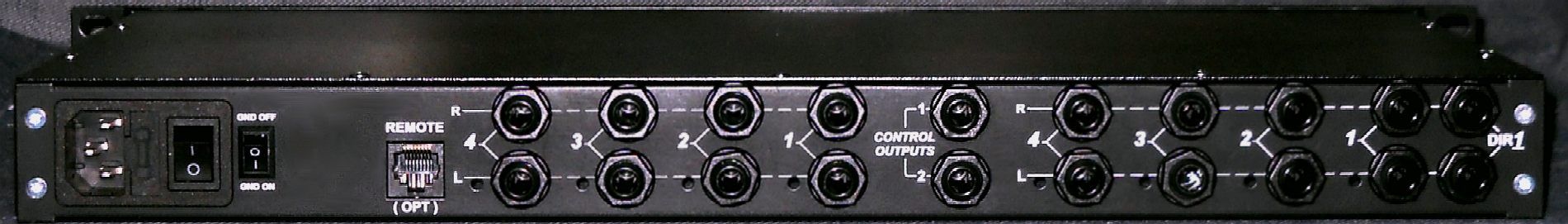

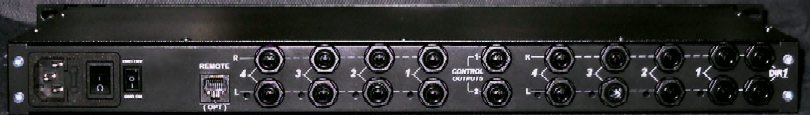

Задняя панель

     Ещё 8 гнёзд являются выходными, и два - CONTROL OUTPUTS - предназначены для подключения контрольной аппаратуры, например - анализатора спектра и коррелометра или стереогониометра.
     Для каждой пары входных и выходных гнёзд предусмотрен индивидуальный настроечный регулятор чувствительности, он установлен около нижнего гнезда пары, и может настраивать её чувствительность в пределах +/- 10 дБ.

     Также на задней панели установлены разъемы подключения сети и выключатель питания (чтобы не загромождать лицевую панель, где и так всего много), и GROUND LIFT.

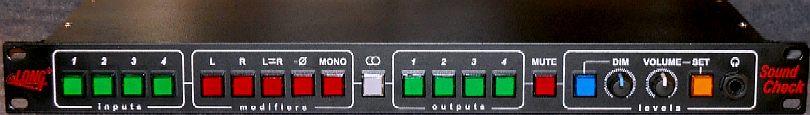

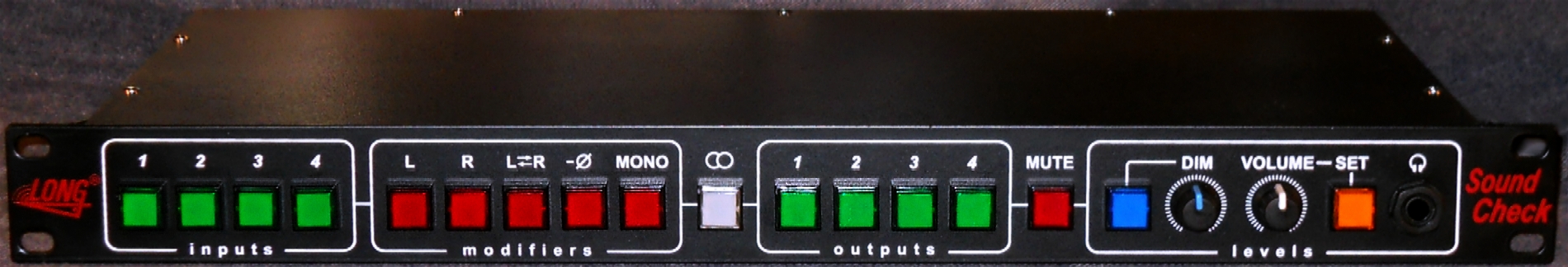

Фото SOUND CHECK:

        Основные технические параметры контроллера:
     ТHD при уровне сигнала +4dbu - менее 0,01%,
     Отношение сигнал\шум - не менее 100 дБ
     Максимальный уровень сигнала - не менее +28 dbu.
